Ouster Lidar : OS1-64 우분투 ROS 환경에서 설정하기

안녕하세요. 본 아우스터사에서 만들어진 라이다 OS-1 64는 64채널의 레이어를 갖고 있는 라이다 센서입니다.



자율주행자동차에서 SLAM을 수행하기위해 필수적인 센서인 LiDAR를 UBUNTU PC와 연결하여 데이터를 시각화 하는 과정을 소개하겠습니다.



컴퓨터 환경은 Ubuntu 18.04 / ROS melodic / legion 530y 입니다.



본 글은 다음의 내용을 중심으로 전개합니다.

https://github.com/ouster-lidar/ouster_example

ouster-lidar/ouster_example

1. ouster-lidar ROS 환경설정

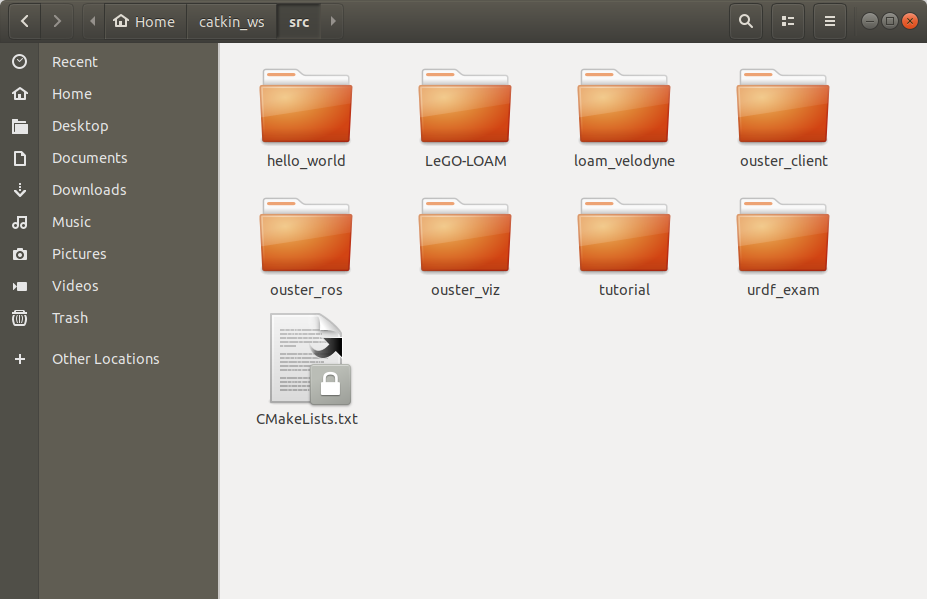

1.1 아우스터 예제를 다운로드 한 후 안에 있는 client, ros, viz 등의 example  전체폴더를 자신의 work space에 옮겨준다.







1.2 cmake 관련 파일을 설치해주자.

$ sudo apt install build-essential cmake libglfw3-dev libglew-dev libeigen3-dev \
     libjsoncpp-dev libtclap-dev

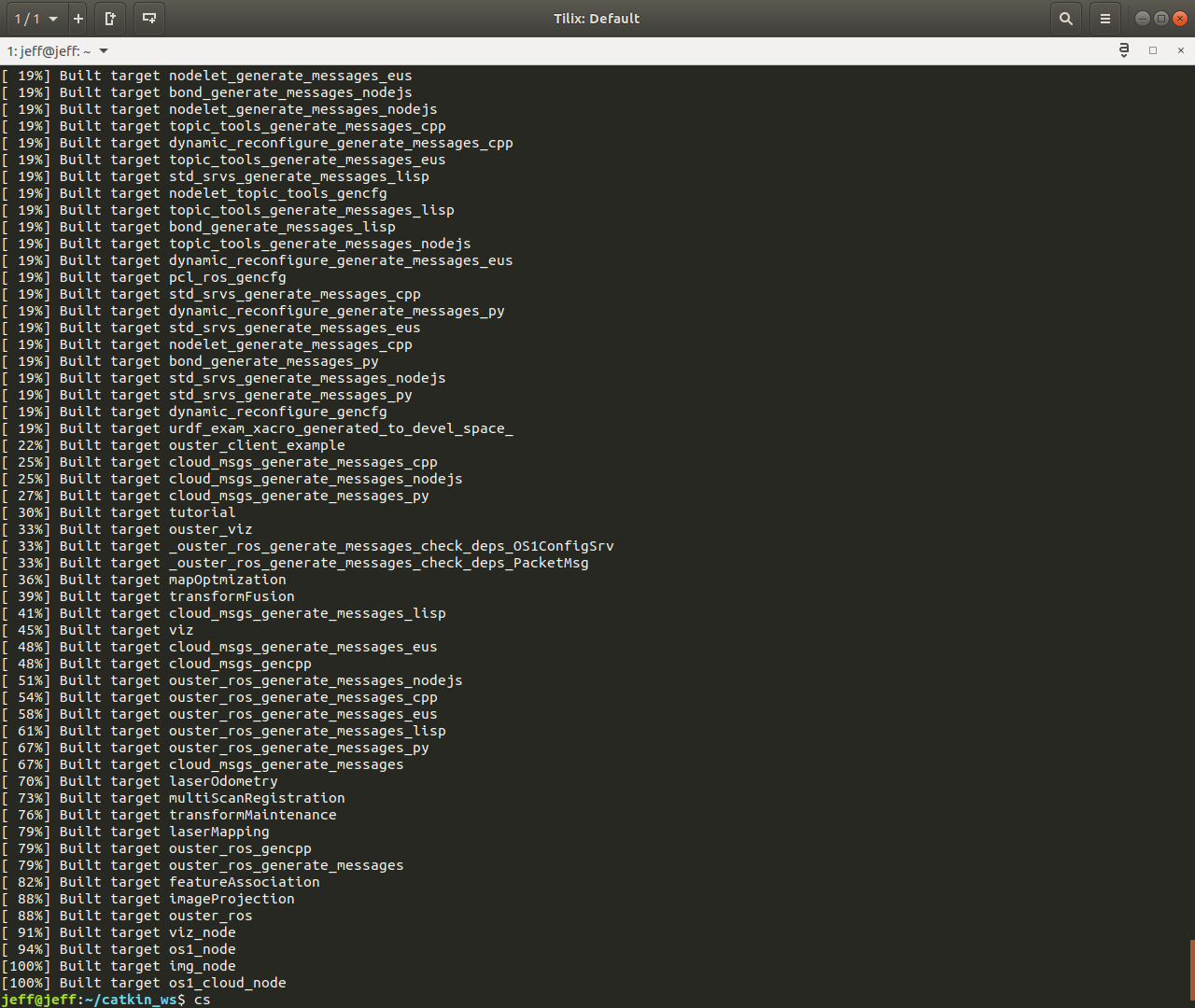

1.2 catkin_make를 해준다.

$ cm
$ source ~/.bashrc



2. ouster_ros package를 통한 PC와 OS-1 연결

본 패키지는 OS1 data를 ROS 토픽의 표준에 따라 publish하는 샘플코드를 포함한다.

ubuntu 18.04 / ubuntu 16.04 모두에서 지원한다고 한다.



2.1 Path 설정

아우스터 예제를 포함하고 있는 폴더에 path를 설정한다.

터미널에서 다음과 같이 코드를 입력한다.

$ export CMAKE_PREFIX_PATH=/home/jeff/catkin_ws/ouster_example







2.2 Source 등록

$ source /opt/ros/melodic/setup.bash



2.3 OS1에 전원을 인가하고 랜선으로 컴퓨터와 연결시킨다.

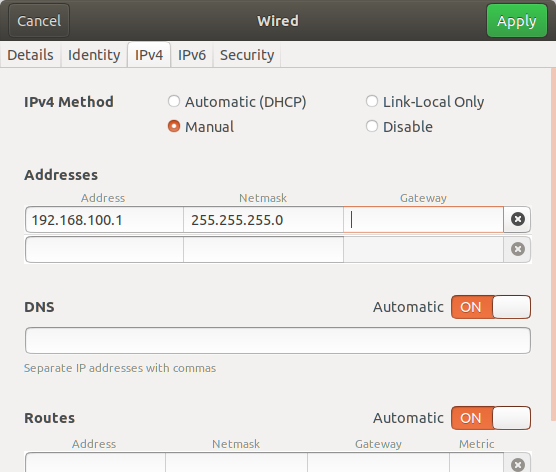

2.4 네트웤크 설정에서 IPv4 탭으로 들어가고 임의의 address와 Netmask 를 입력하고 Apply를 눌러준다.

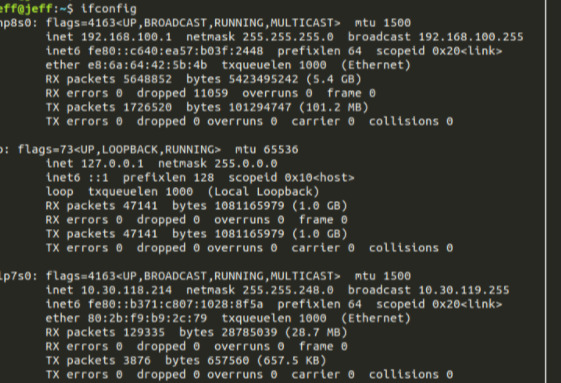

2.5 ifconfig 을 통해서 네트워크가 잘 잡혔는지 확인한다.

$ ifconfig



2.6 터미널에서 ~/catkin_ws/src/ouster_example/ouster_ros 로 이동한다.

$ roscd ouster_ros/

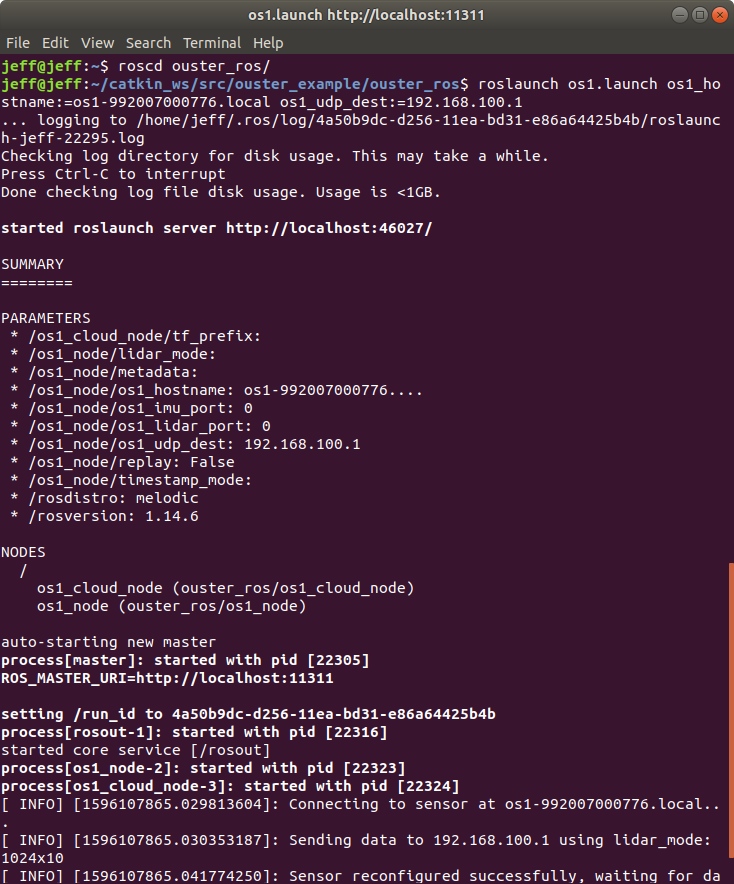

2.7 os1.launch파일을 실행한다.

$ roslaunch os1.launch os1_hostname:=os1-992007000***.local os1_udp_dest:=192.168.100.1

# os1_hostname은 os1.시리얼넘버.local (시리얼 넘버는 제품의 상단에 위치한다.)

# os1_udp_dest는 컴퓨터에서 잡은 네트워크 ip주소를 입력한다.







3. rosbag 기능을 통한 vizualization

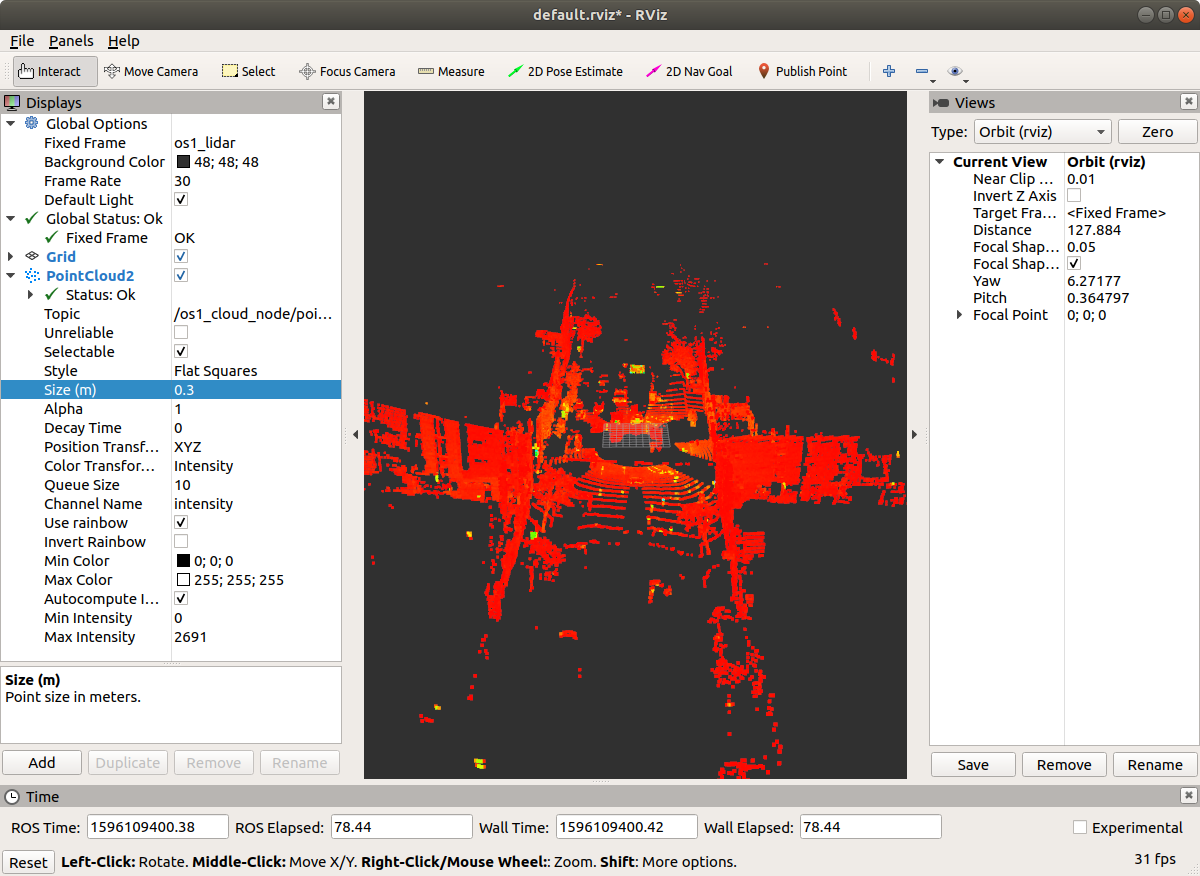

3.1 Rviz 실행

$ rviz -d c/ouster_example/ouster_ros/viz.rviz



3.2 Rviz 설정

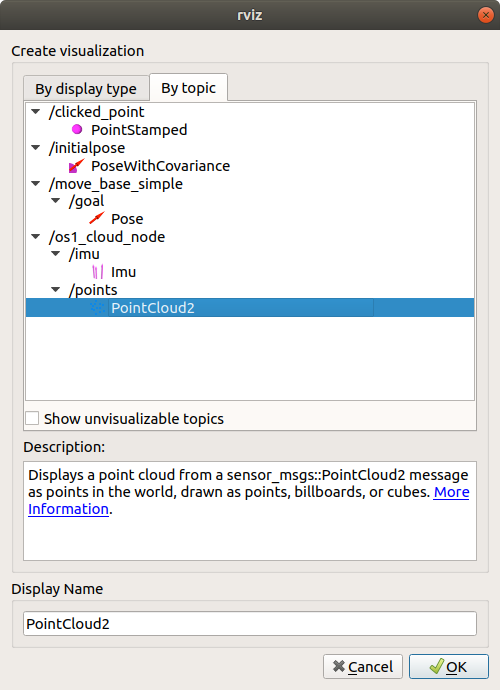

add 버튼을 누르고 by topic 탭에서 pointcloud2를 설정해준다.

좌측 상단에 fixed frame 에 os1_lidar를 입력해준다.

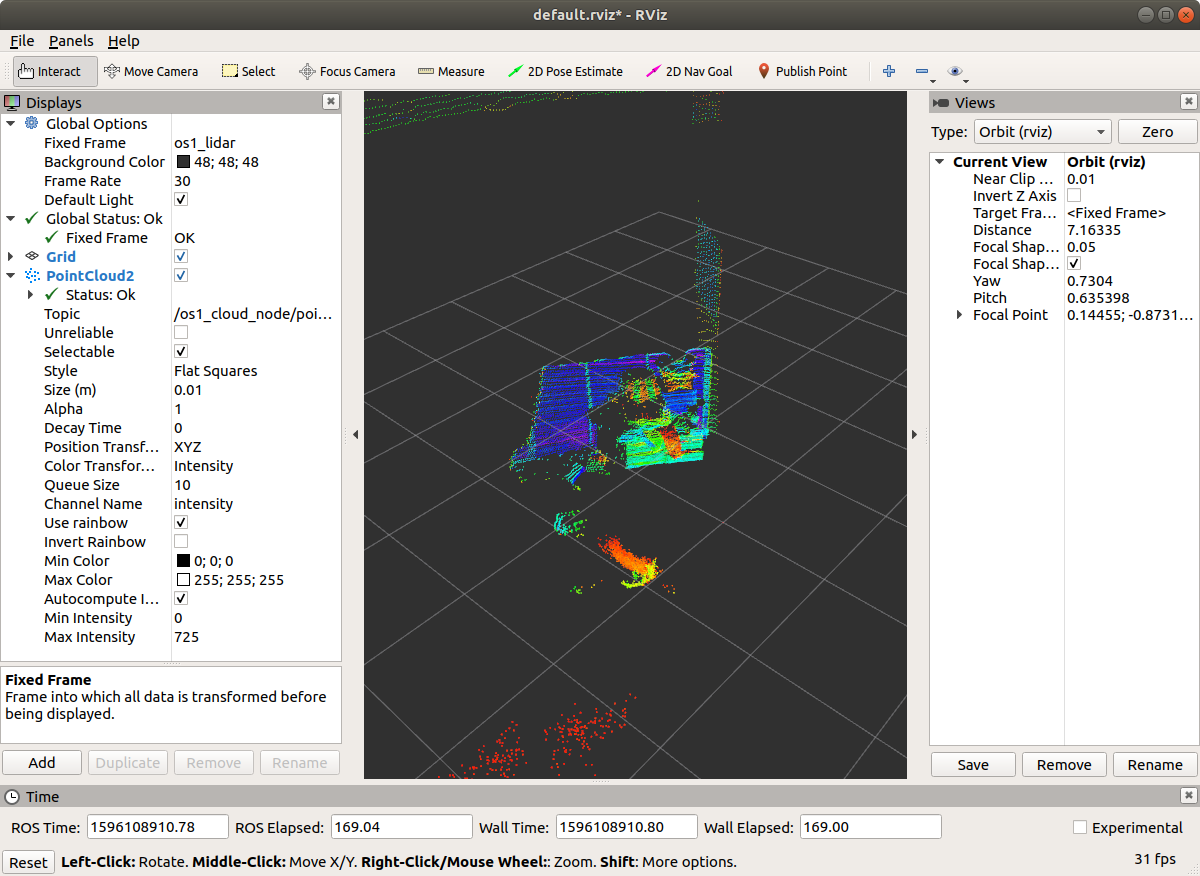

3.3 센서의 raw data 확인

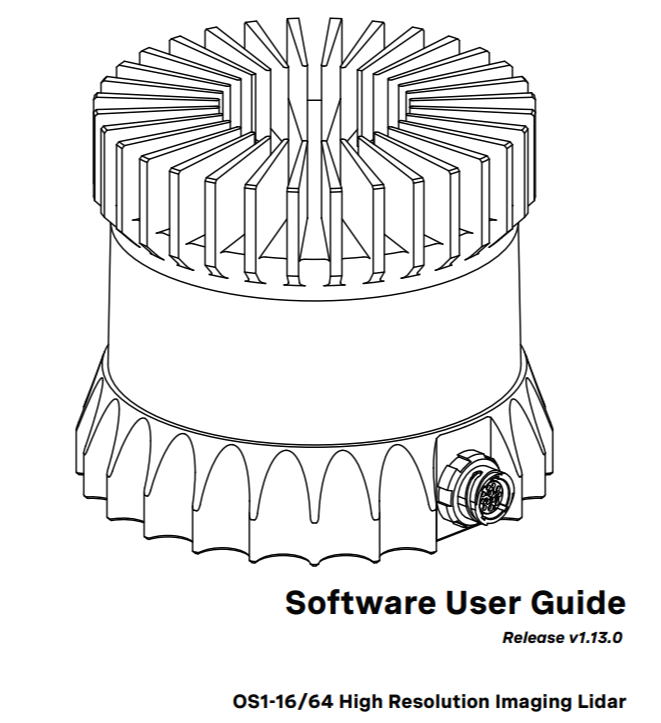

3.4 아우스터 ROS 기반 샘플 데이터 (데이터 rosbag 파일)



샘플 데이터 링크

v1.13 Sample Data

3.5 샘플 데이터 중 아무 rosbag  파일이나 다운로드한다.

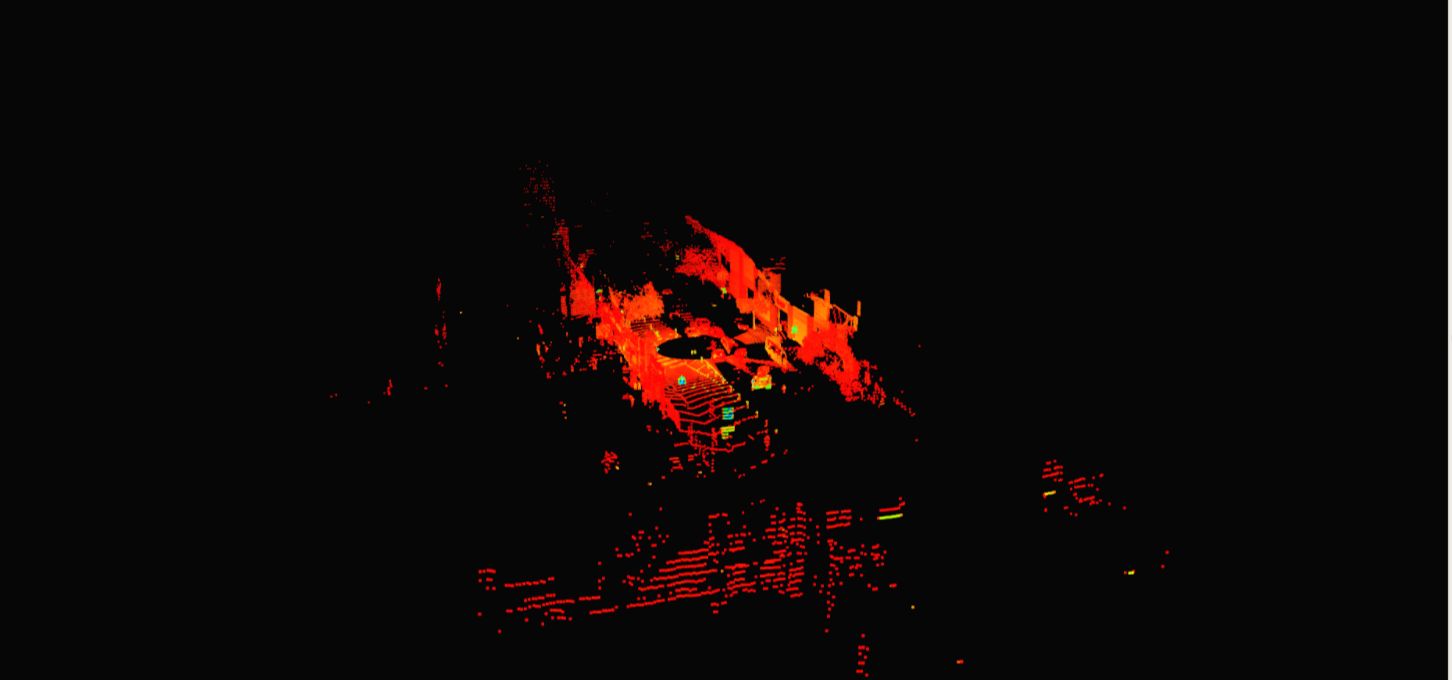

3.6 다음코드를 입력하여 리플레이를 하여 토픽을 생성시킨다.

$ roslaunch os1.launch replay:=true os1_hostname:=<os1_hostname>
$ cd
$ cd Downloads
$ rosbag play --clock <bagfile>





기타 유용한 코드들

To record raw sensor output

• In another terminal instance, run rosbag record /os1_node/imu_packets /os1_node/lidar_packets
• This will save a .bag file of recorded data in that directory

Rviz에서 단축키

o	Increase point size
p	Decrease point size
m	Cycle point cloud coloring by z-height / intensity / z-height plus intensity / range
c	Cycle color scheme for range image
shift c	Cycle color scheme for point cloud
v	Toggle color cycling in range image
n	Display ambient image from the sensor
r	Reset camera position
0 (zero)	Toggle parallel projection and reset camera
d	Cycle through fraction of the window height used for displaying range and intensity image
